全景行車輔助監控系統安裝位置與接線說明

發布：昆明發燒友 人氣： 次發表時間：2014-07-16
安裝位置與接線說明安裝位置與接線說明
產品類別：全景行車輔助監控系統
產品名稱：安裝位置與接線說明
產品說明：

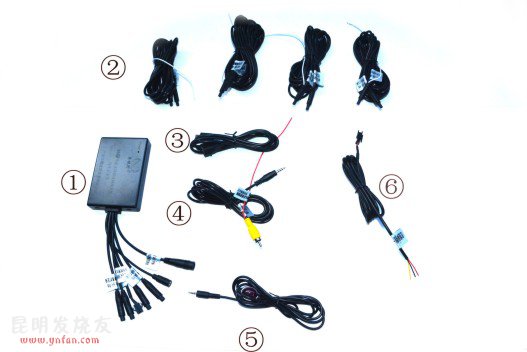

第三代四路分割全景記錄儀接線說明：







①第三代四路分割全景記錄儀主機

②攝像頭延長線4條，（左、右、前視4米長，后視6.5米長；帶白色檢測線一頭接攝像頭，另一頭接主機，左右白色檢測線接左右轉向燈電源正極，前白色檢測線不接，后白色檢測線接倒車燈電源正極）

③遙控器接收頭延長線

④2米長視頻輸出連接線（接顯示屏AV信號輸入，紅色主機檢測線接DVD倒車控制線；一般顯示屏不用接）

⑤1.2米三芯電源線( 黃色接長火，紅色接ACC，黑色接地)

⑥1米長USB延長線（接U盤）





第四代鳥瞰無縫全景記錄儀接線說明：






①第四代鳥瞰無縫全景記錄儀主機

②攝像頭延長線4條，（左、右、前視4米長，后視6.5米長；帶白色檢測線一頭接攝像頭，另一頭接主機，左右白色檢測線接左右轉向燈電源正極，前白色檢測線不接，后白色檢測線接倒車燈電源正極）

③1米長USB延長線（接U盤）

④2米長視頻輸出連接線（接顯示屏AV信號輸入，紅色主機檢測線接DVD倒車控制線；一般顯示屏不用接）

⑤遙控器接收頭延長線

⑥震動感應器( 黃色接長火，紅色接ACC，黑色接地)

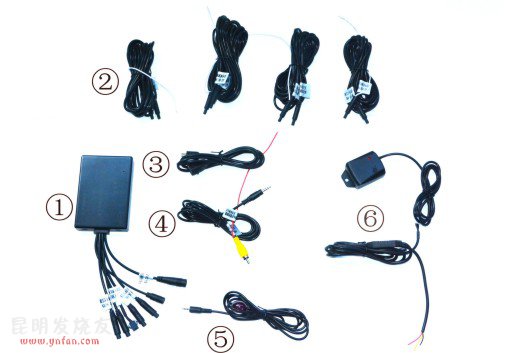

第四代鳥瞰無縫全景記錄儀帶震動感應器接線說明：






①第四代鳥瞰無縫全景記錄儀主機

②攝像頭延長線4條，（左、右、前視4米長，后視6.5米長；帶白色檢測線一頭接攝像頭，另一頭接主機，左右白色檢測線接左右轉向燈電源正極，前白色檢測線不接，后白色檢測線接倒車燈電源正極）

③1米長USB延長線（接U盤）

④2米長視頻輸出連接線（接顯示屏AV信號輸入，紅色主機檢測線接DVD倒車控制線；一般顯示屏不用接）

⑤遙控器接收頭延長線

⑥震動感應器( 黃色接長火，紅色接ACC，黑色接地)
