昆明發燒友 360°全景泊車影像讓傳祺GS5輕松實現眼觀六路

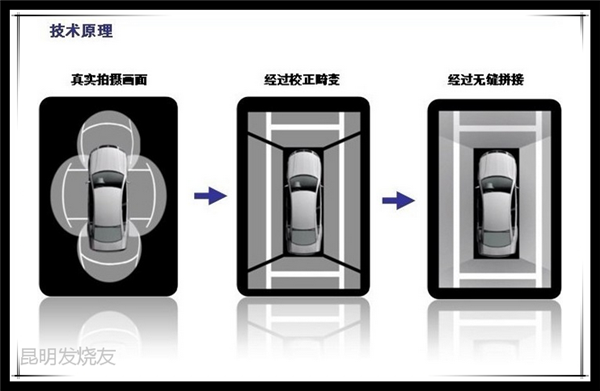

     360度全景泊車影像通過安裝在車身前后左右的4個超廣角攝像頭，同時采集車輛四周的影像，經過圖像處理單元矯正和拼接后，形成一幅車輛四周的全景俯視圖，實時傳送到中控臺的顯示設備上（如DVD導航）。駕駛員坐在車中即可直觀地看到車輛所處的位置以及車輛周?chē)�的障礙物，從容操控車輛泊車入位或通過復雜路面，有效減少刮蹭、碰撞、陷落等事故的發生。
     配備有電子車身穩定系統的車型，本產品還可以顯示動態倒車軌跡線，軌跡線隨方向盤轉動而變化，準確地顯示出倒車時車尾的軌跡，輔助車主輕松倒車。




改裝項目：傳祺GS5安裝全景泊車360°系統

汽車音響改裝店家：昆明發燒友專業汽車音響隔音改裝店旗艦店

昆明發燒友網址：www.artspiritus.com

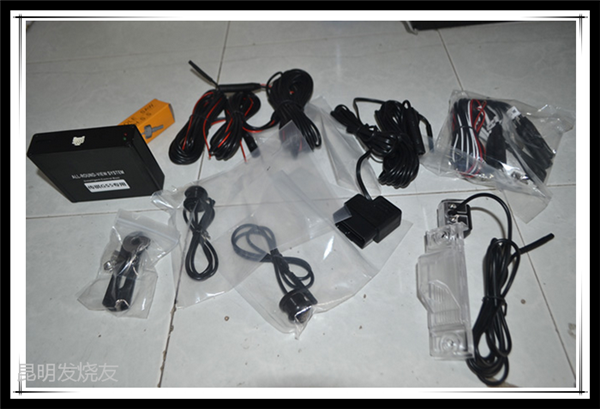

準備安裝的道可視360°全景泊車攝像頭、線束、主機.......

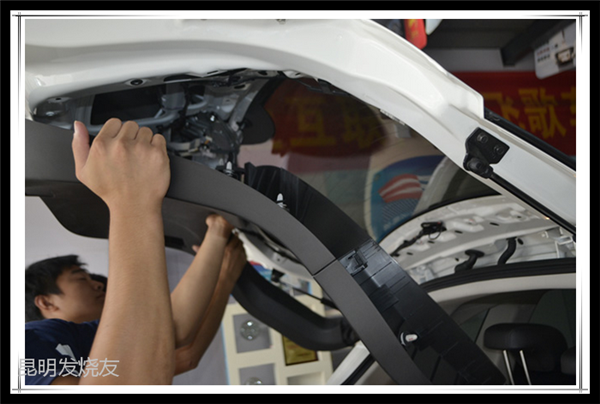

本次安裝需要拆卸后備箱裝飾板、前門裝飾板、左右后視鏡

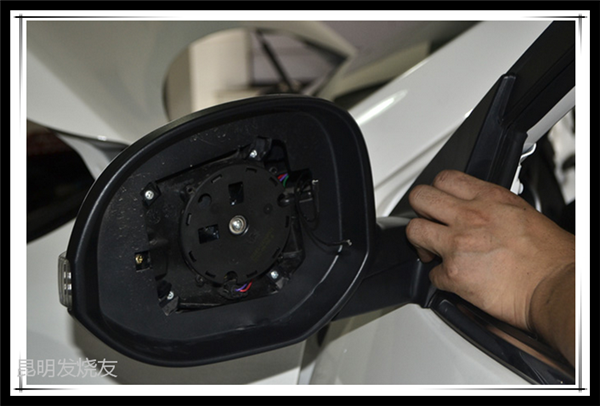

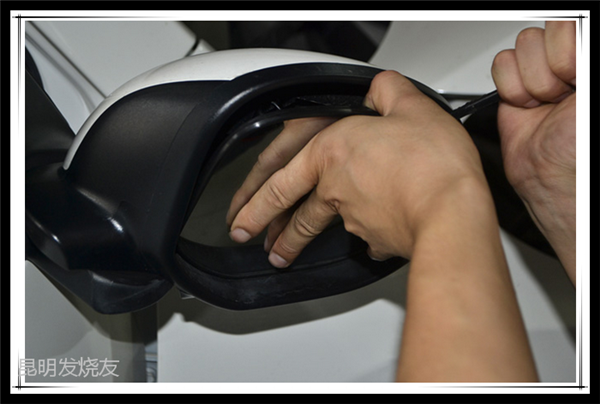

拆下后視鏡

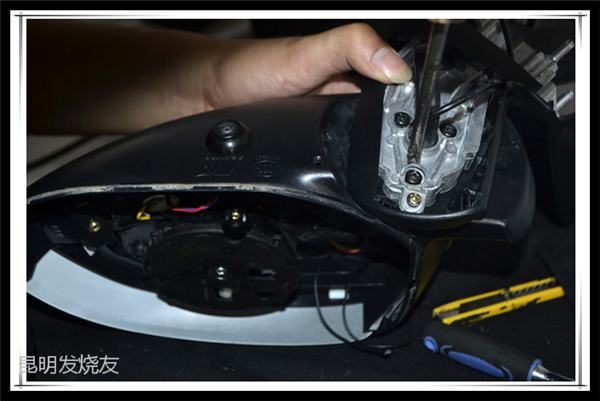

已經拆下，接下來我們準備將攝像頭裝進后視鏡

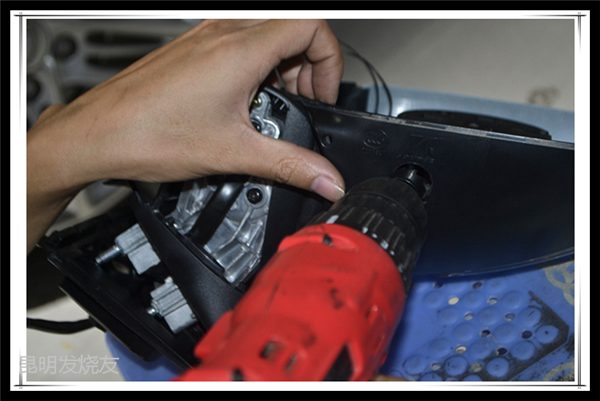

鉆出和攝像頭大小符合的孔位

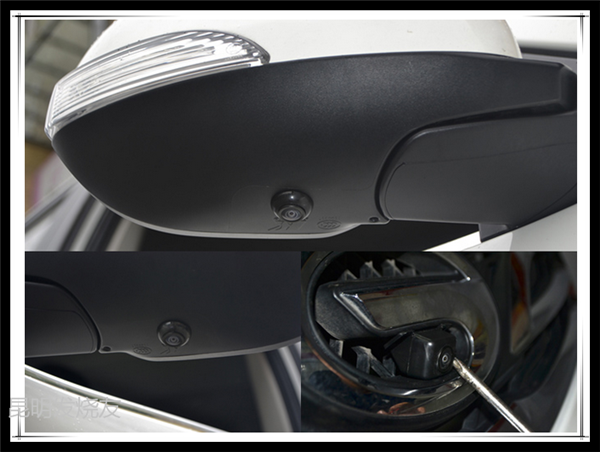

裝上攝像頭并復原安裝

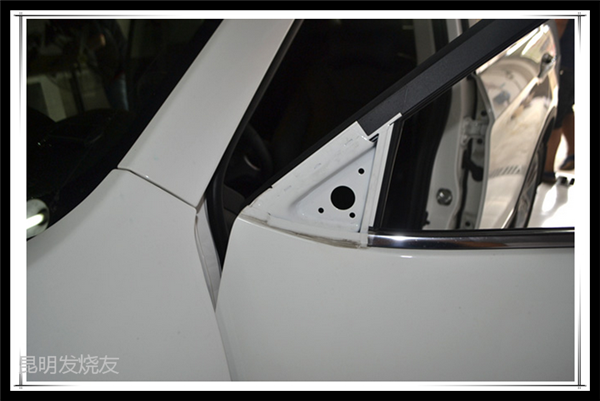

將其安裝上并將線路通過門板連接至主機

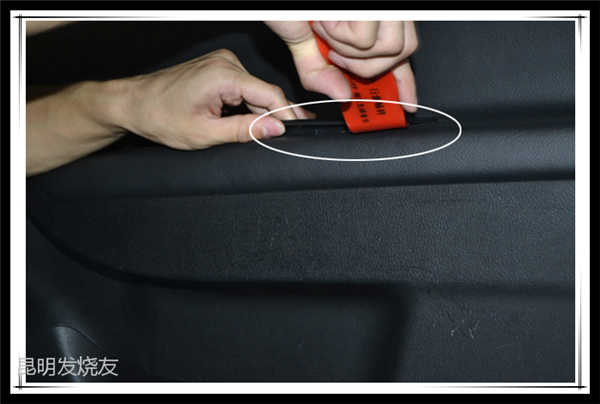

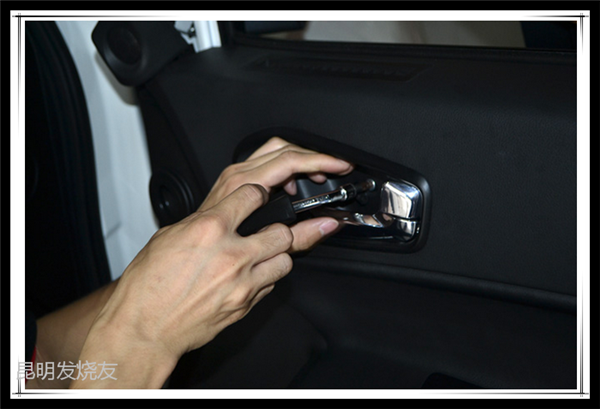

拆下門板過程，先拆下門板內拉手



撬開車窗控制器并將其取下

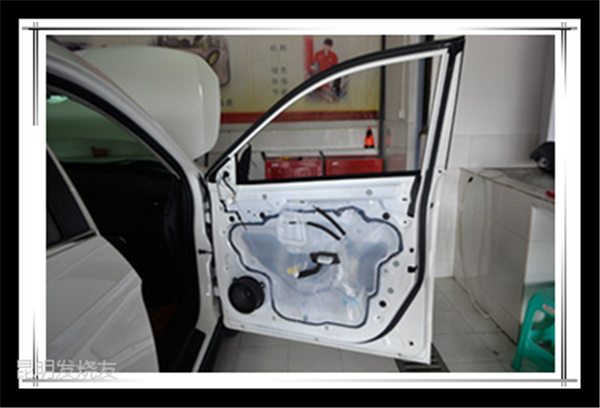

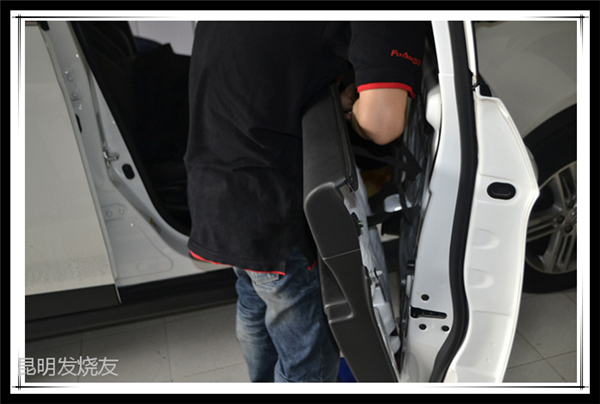

將車門裝飾板取下

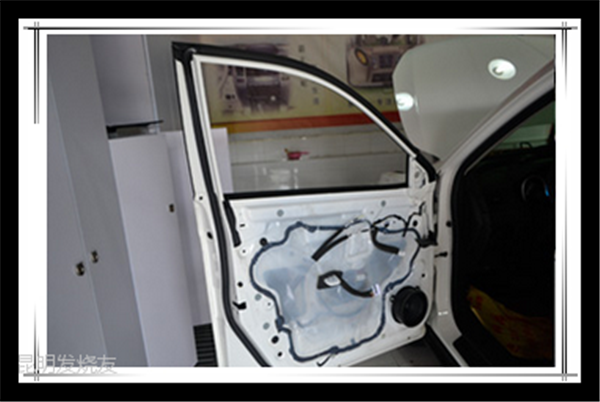

裝飾板已經拆下，攝像頭的的線路就是沿著門板走到主機的

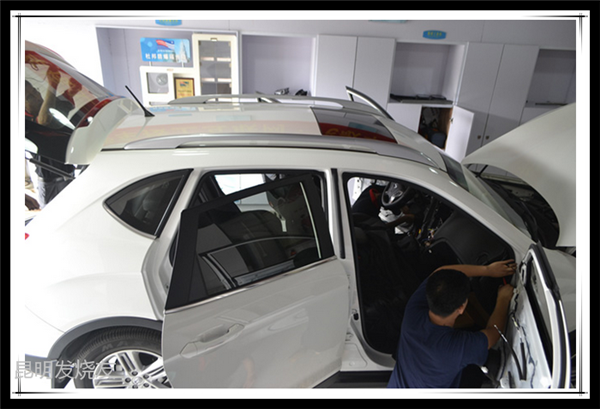

人多力量大，大家一起動手

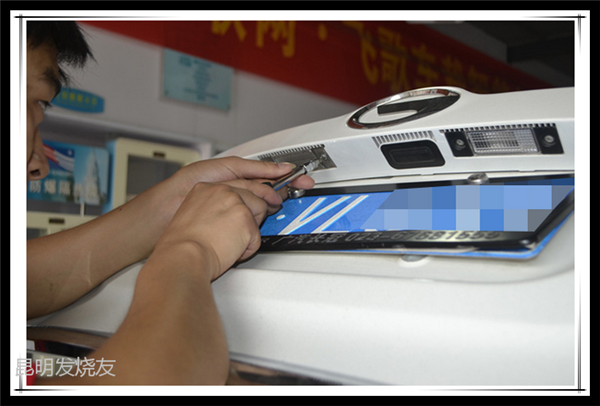

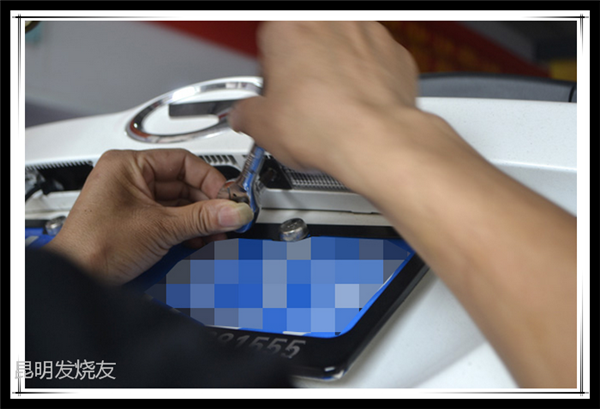

傳祺GS5自帶有攝像頭，我們拆掉它并安裝上全景泊車360°系統 專用的攝像頭



安裝上全景泊車360°系統 攝像頭



將后攝像頭的線路沿著A柱邊走到主機

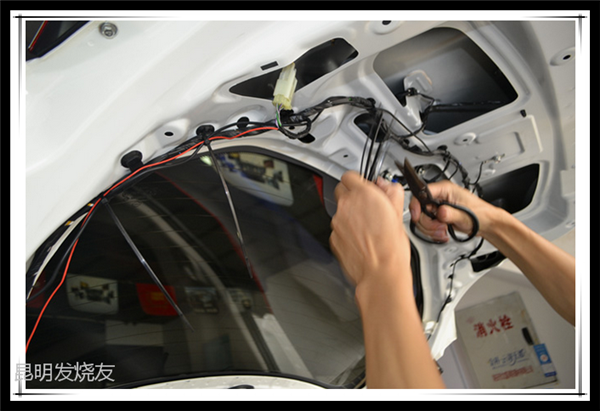

用扎帶布置好線束，使其整齊

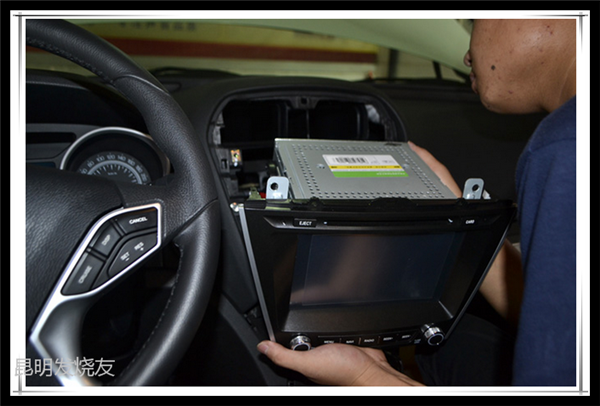

連接上黃色（正電線）橙色（ACC）藍色（倒車輸入線）黑色（地線）



安裝完畢，讓我們來看看有沒有瑕疵呢

     專用的影像校正布，進行校正影像，技師門正在按照產品要求測量，為了達到最好的全景拼接效果，要盡可能的減少誤差。

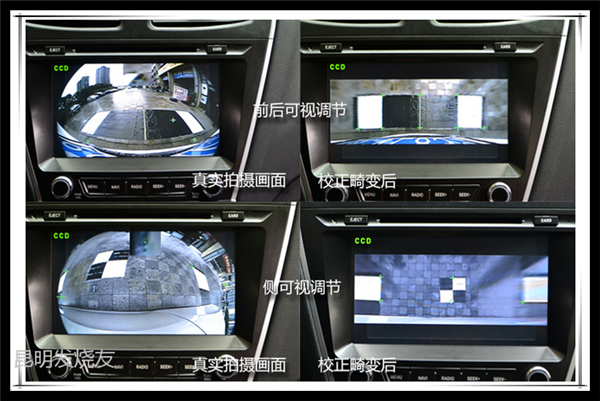

     全景泊車360°系統 的攝像頭是超大廣角的，好比貓眼一樣視角很廣，不過會(huì )導致變形，這里我們就要對變形校正，校正后再拼接。

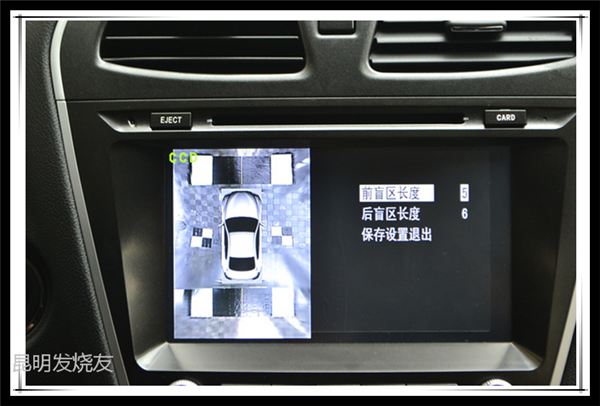

為了安全起見，設置盲區長度，為車子預留一些空間

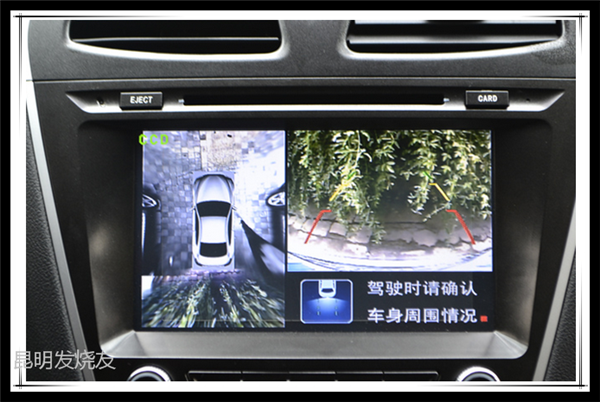

拼接后的效果圖

      360°全景泊車影像讓傳祺GS5輕松實現眼觀六路，各位看官，是不是心動了，要不，你也試試？
