昆明發燒友 大眾途銳加裝360全景泊車系統

大眾最高端的越野車途銳在越野和行車性能上堪稱一流，但在泊車系統上還差一些更先進的功能，下面給廣大的途銳車主們展示一套對安全行車有輔助功能的產品及安裝過程詳解�。�！

大眾途銳車型比較高大，這樣給行車時，近距離的視線會(huì )遮擋很大一部分，360可以讓車主在車里就可以看到車身周?chē)?--5米的實景畫面。

360全景系統是要安裝4個廣角180度的攝像頭，兩邊要裝在外倒視鏡下面。這樣可以看到從前到后的整個側身畫面。

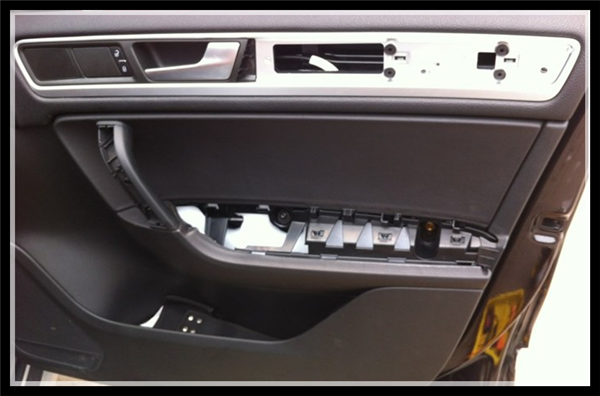

大眾車型的門板拆卸方法基本一樣

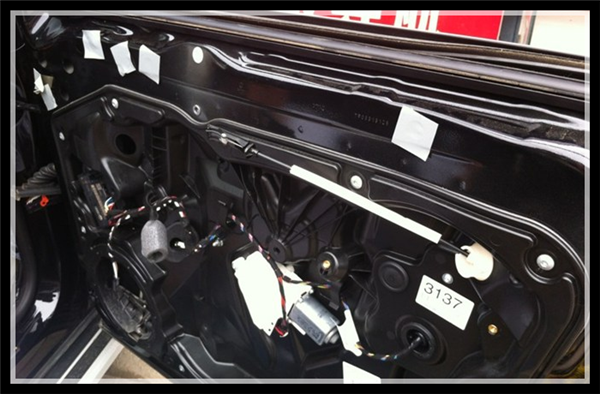

大眾途銳的門板內部的防撞還是做的比較好的，比起日本車那是安全太多了，視頻線要從原車線束里走過去，可能要費點精力和時間。從原車線束里走線來保證美觀性。

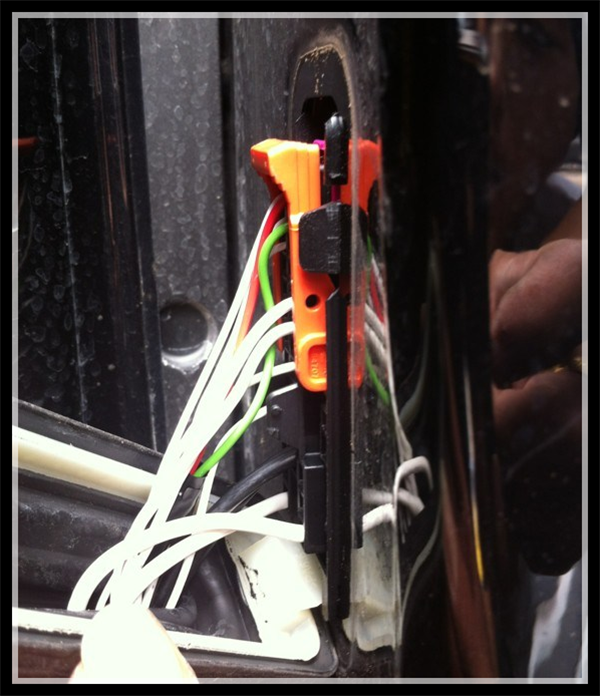

門邊的對插尾線可以方便的取下來。

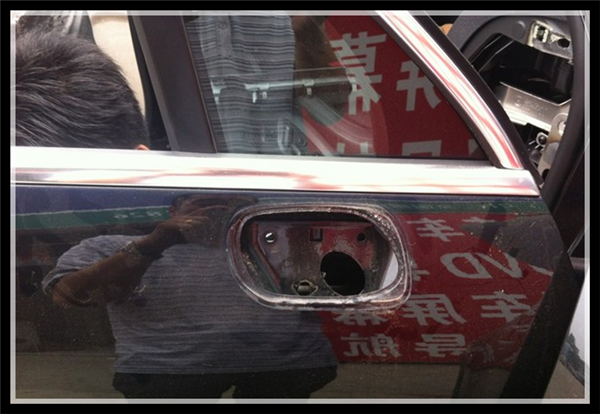

然后把倒車鏡取下來，大眾的車型不是每一款都像途銳這樣可以完全取下來的。

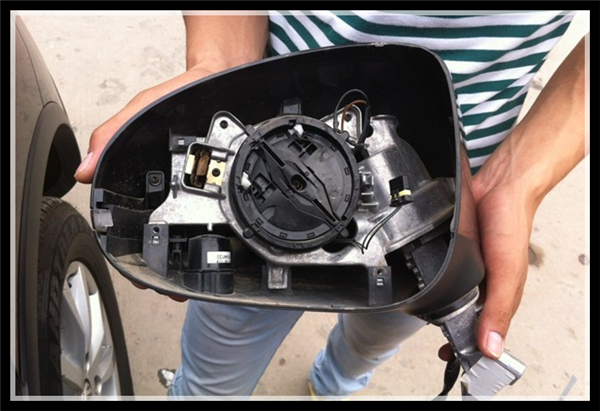

把鏡片取下后就可以看到倒車鏡的內部結構了，途銳我倒車鏡內部空間還是比校大的。這樣就可以方便的找到攝像頭的安裝位置了。

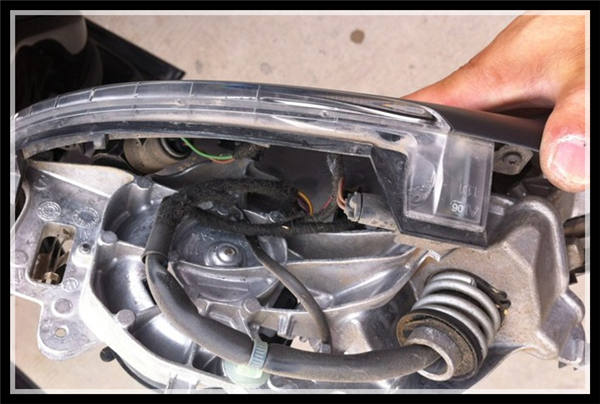

把下蓋取下來可以順利的走線。




打好孔把攝像頭安裝好，兩邊裝的是通用的，如果裝專用的要把下面那塊換下來，客戶感覺沒有原裝的下座好，所以沒換。

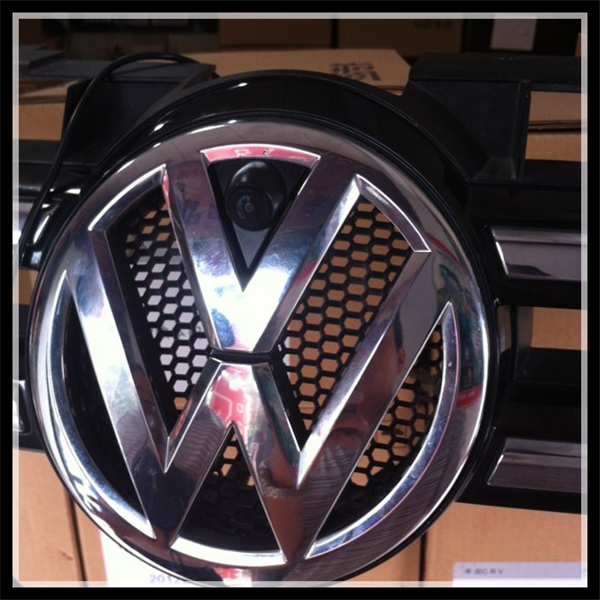

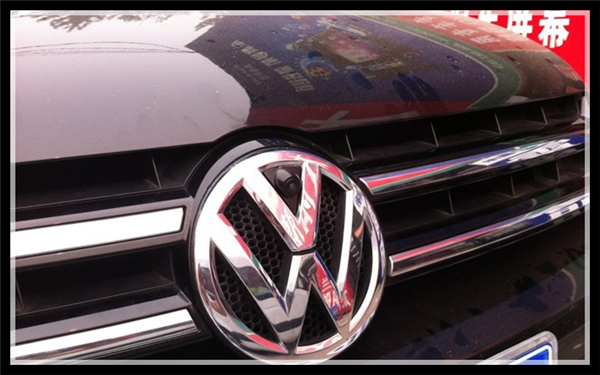

前標專用攝像頭，看起來很完美。

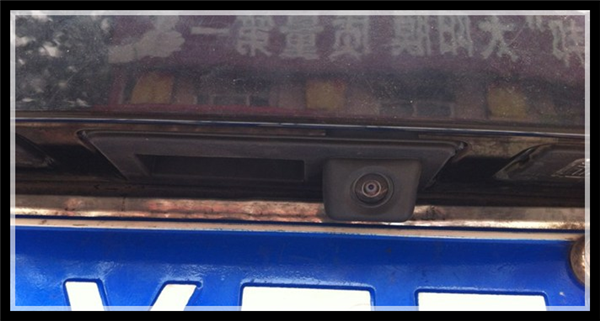

后面是原裝款的后視。


前標安裝好的效果很好。

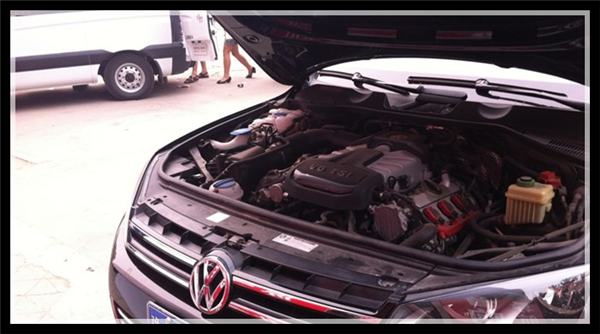

發動機艙很緊密，視頻線從原車線孔過去

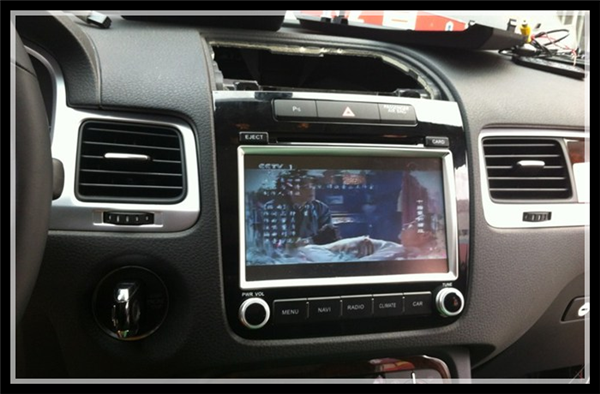

主機裝的是路暢的。



把四路視頻接通。

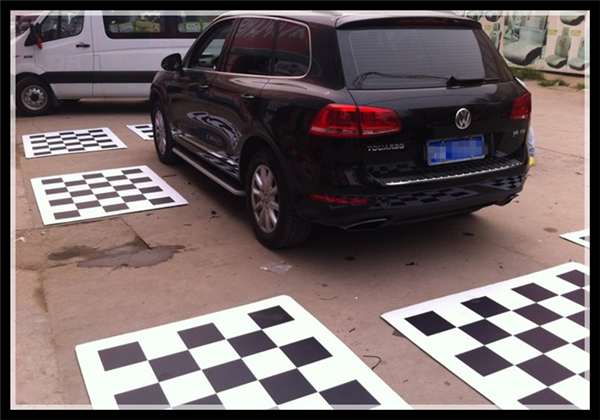

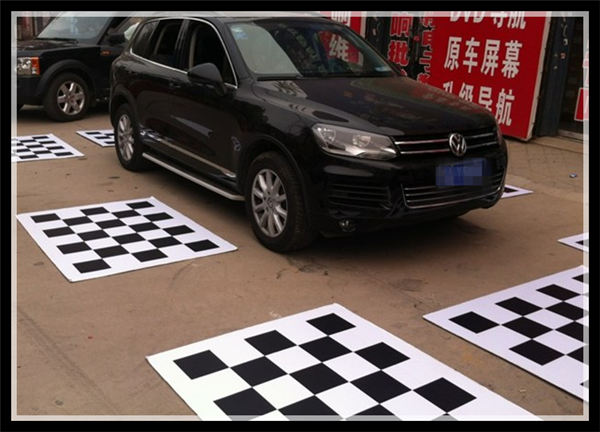

用了八塊調校板。

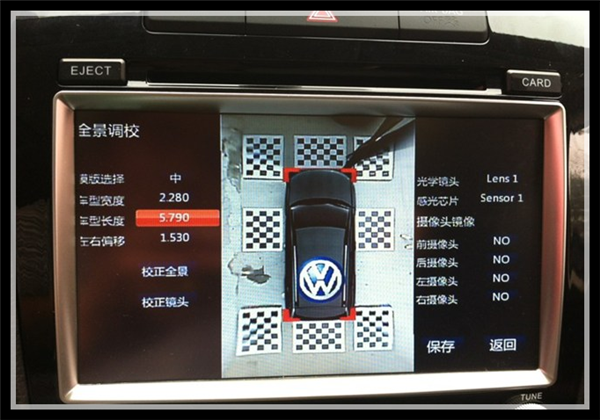

現在是最新的方案�？梢宰詣�(dòng)調校，很方便。

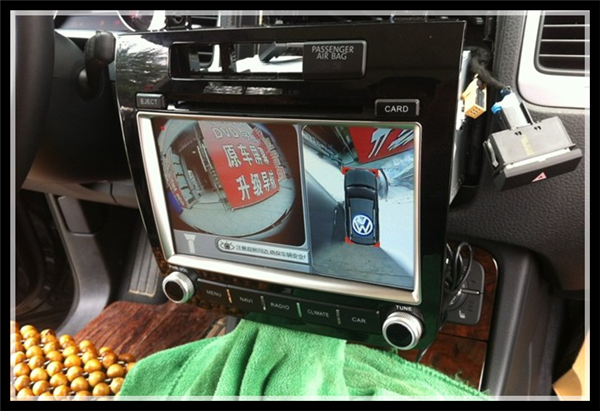

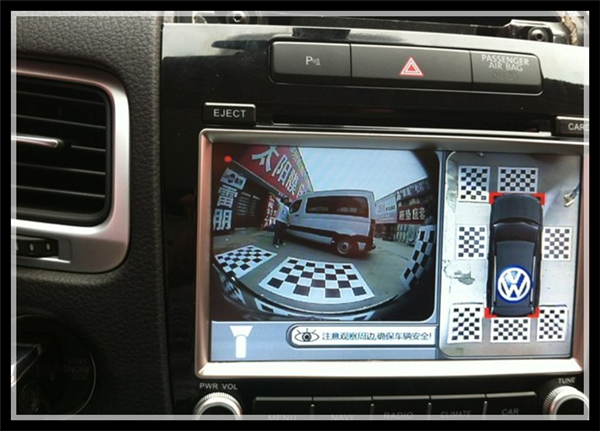

這是調校完成的行車畫面。左邊顯示前后左右的單個畫面，右邊顯示全景畫面，360無盲區的泊車系統，帶四路行車監控。防碰瓷。




打方向自動顯示左右。倒車自動顯示后畫面。
